北京智博聯

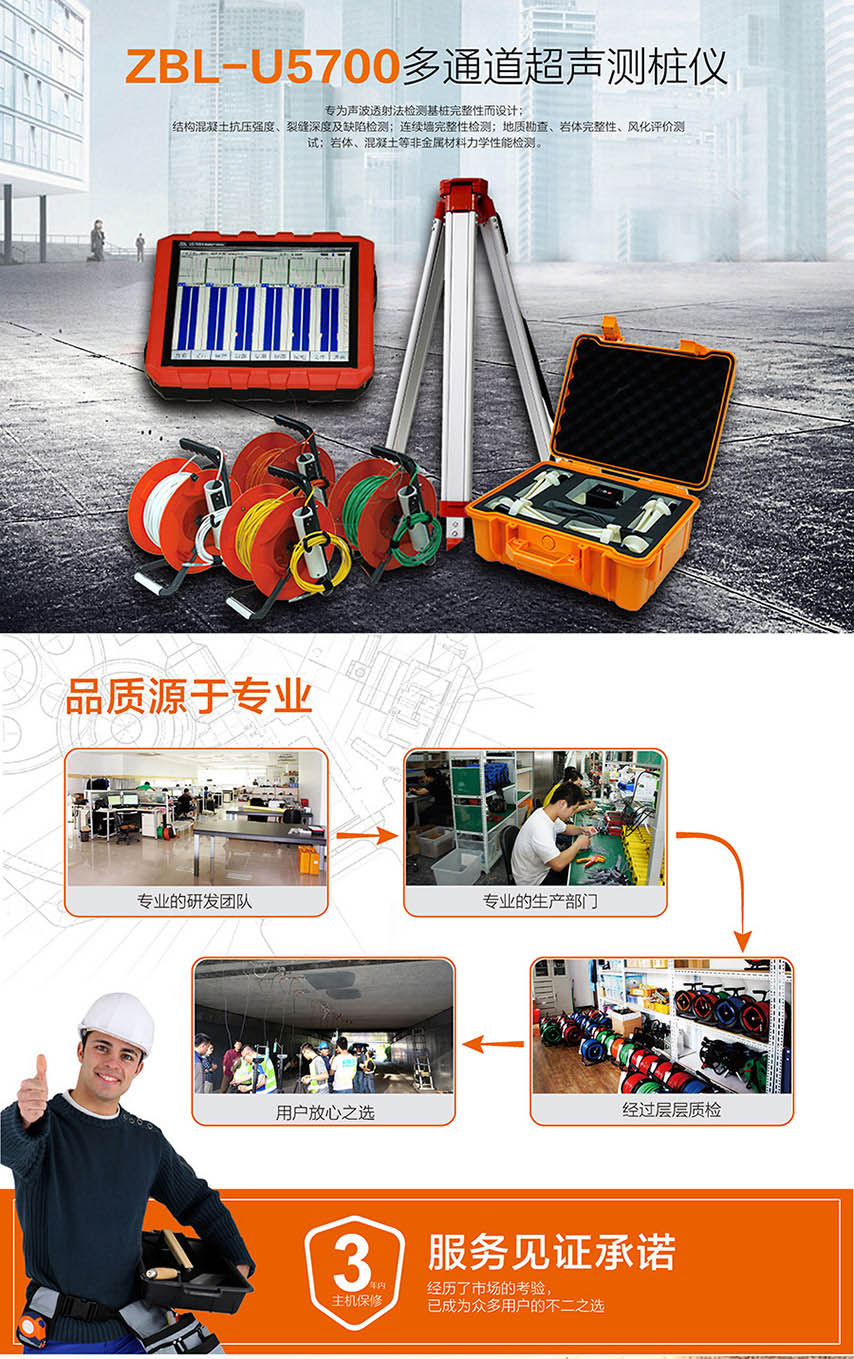

ZBL-U5700多通道超聲測樁儀
應用領域：聲波透射法基樁完整性檢測； 結構混凝土抗壓強度、裂縫深度及缺陷檢測； 連續墻完整性檢測； 地質勘查、巖體完整性、風化評價測試； 巖體、混凝土等非金屬材料力學性能檢測。

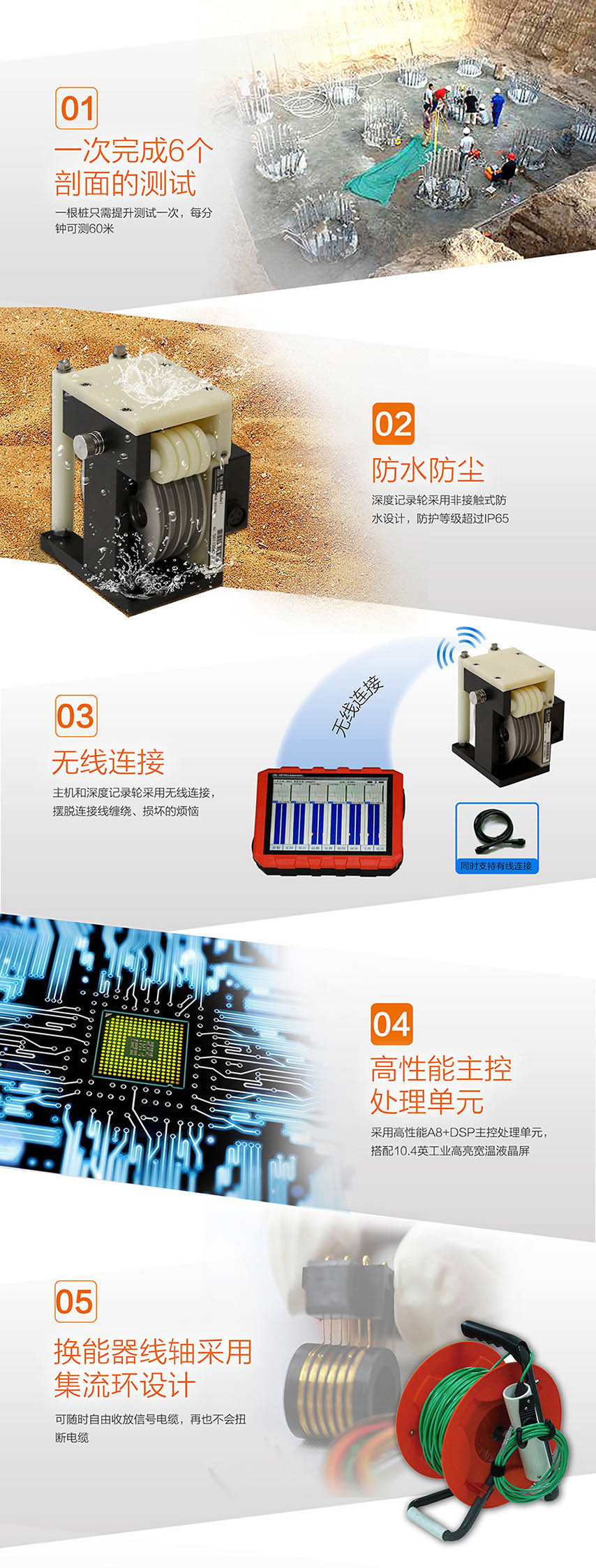

深度記錄輪采用防塵、防水設計。同時具備有線、無線連接方式，靈活方便；

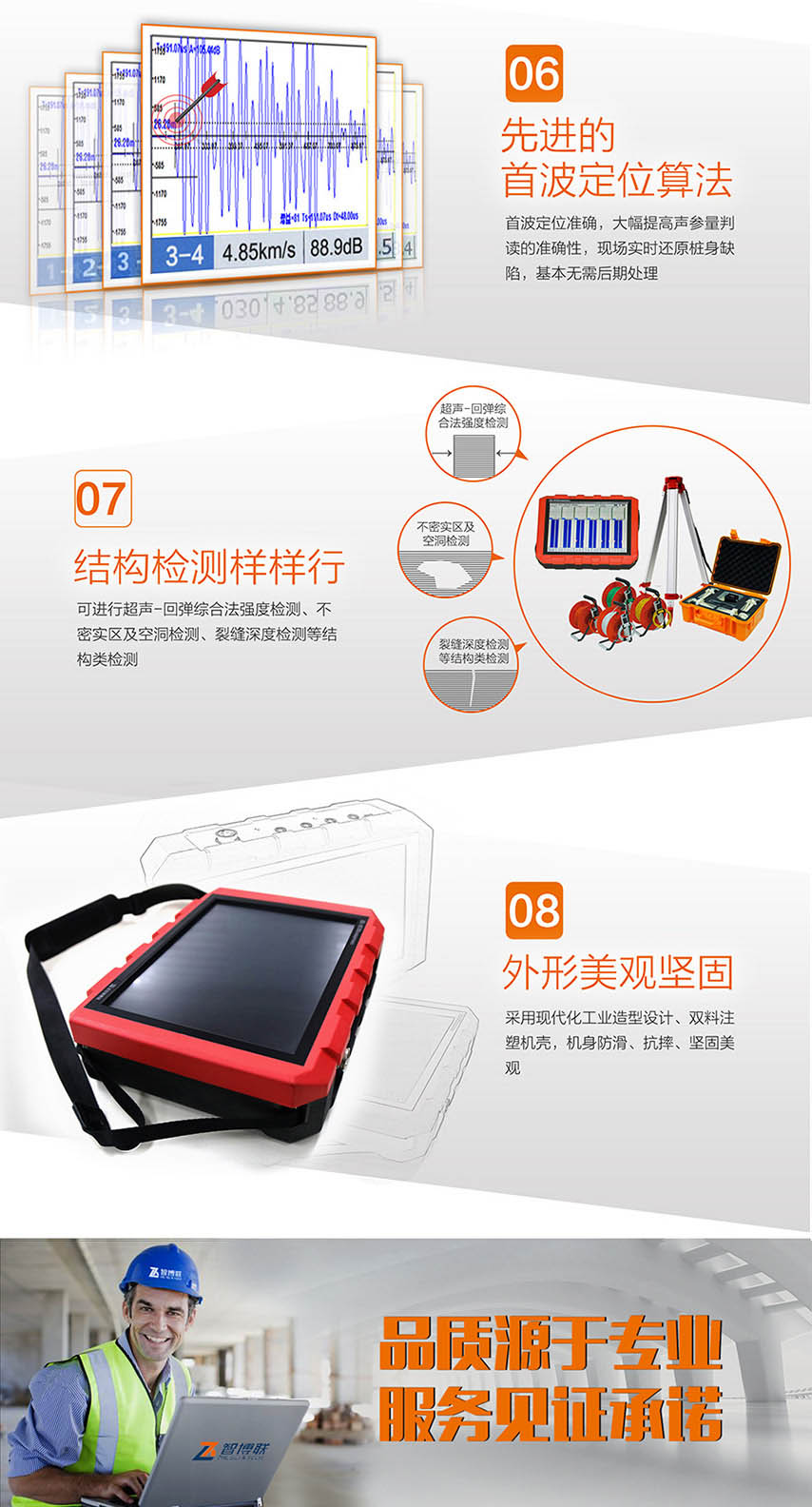

首波定位準確，現場實時還原樁身缺陷；
采用高性能A8+DSP 主控處理單元，搭配10.4 英寸工業高亮寬溫液晶屏；
換能器線軸采用集流環設計，信號電纜收放自如，防止扭斷電纜。
名稱
技術指標
產品型號
ZBL-U5600
ZBL -U5700
主機
通道數
3
4
一次測試剖面數
3
6
主控單元
內置A8工控主板
顯示屏
10.4英寸高清高亮液晶屏
操作方式
觸摸屏
存儲方式
內置電子硬盤（≥4GB）+大容量U盤
采集模式
同步連續快采
采樣周期（μs）
0.05 ~ 409.6多檔可選
聲時精度（μs）
0.05
記錄長度
512 ~ 4096
聲時范圍（μs）
±1677700
發射電壓（V）
65、250、500、1000 四檔可調
放大增益
82
動態范圍（dB）
154
增益精度（dB）
0.5
頻帶寬度（kHz）
2 ~ 500
接收靈敏度（μV）
≤10
道間串?dāng)_
≤1/400
通訊接口
USB、MiniUsb、WiFi、藍牙
測試方式
平測、復測、加密、斜測
工作時間
＞8
供電方式
內置
鋰電池或移動電源
外置
220V AC/DC
工作環境
溫度（℃）
-10 ~+40
濕度（RH）
＜90%
主機尺寸
270×220×75
主機重量
2.5
云上傳
支持
無線提
升裝置
提升裝置連接方式
有線無線可切換
三維成像
支持
最大傳輸距離
≥10
分辨率
1
連續工作時間
≥20小時
供電方式
內置鋰電池
記錄間距
2 ~ 25可選
提升速度（m/min）
＞60（每米5個測點）
